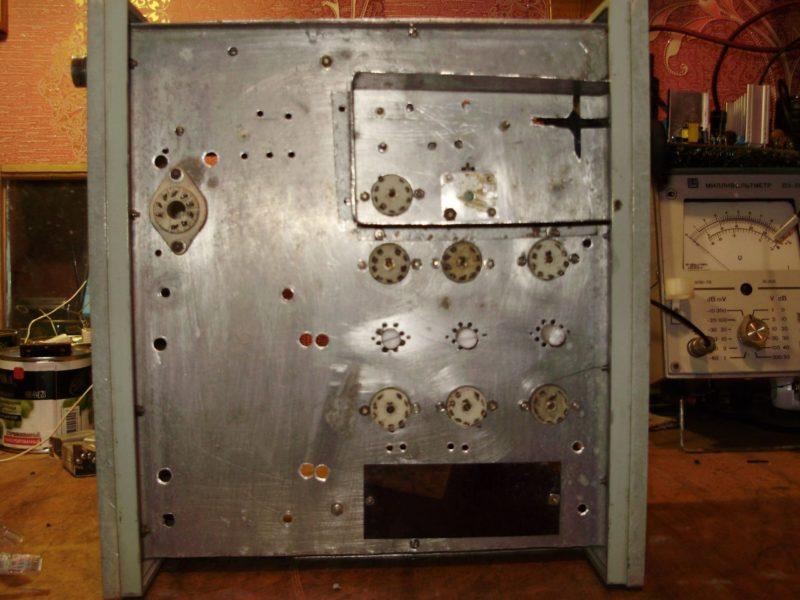

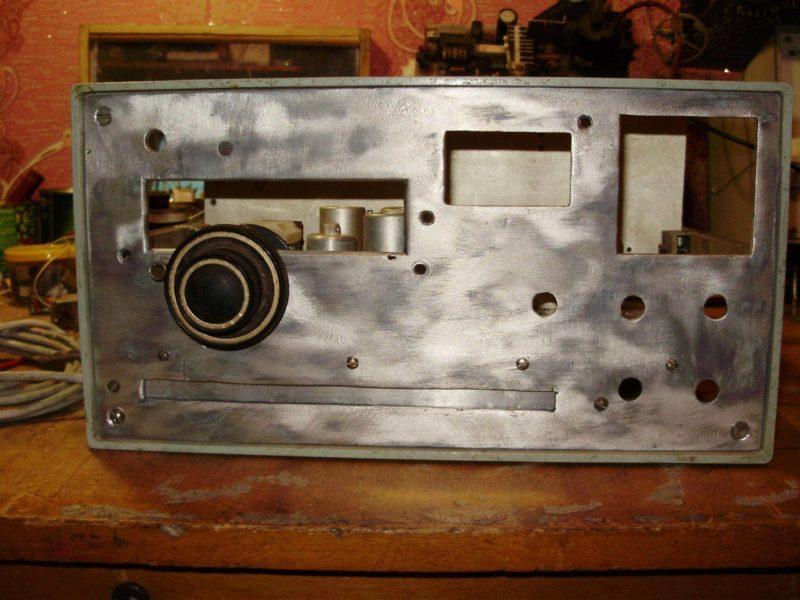

Вот начал собирать ламповый Альбатрос на 80 метров. Пока только слесарка.
Автоформат не работает. Пришлось уменьшать размер картинок.
Собрал Блок питания, ОГ и ПЧ
Да я забыл написать, после БП я УНЧ и сделал, есть он уже работает. Сейчас и ГПД запустил,но не знаю на какую частоту получилось(частотомера нет). Есть осцилограф(С1-94) и генератор Г4-18 с помощью них примерно настроил ГПД на 4-4.3 мГц. Примерно потому, что сравнивал импульсы с генератора и ГПД на осцилографе, на нём точно не определишь частоту.
Запустил я его пока правда на прием и попал сразу на 40-ку. ДПФ пока нет куча вещалок, но итальянцев словил. Частотомера нет, поэтому тяжело. Есть Г4-18А с помощью его и пытаюсь настроить. Подкинул конденсаторов попал на 160, куча станций, попал и на пионеров тоже можно принимать с отстройкой на нулевые биения. В общем первые впечатления радуют. Буду дальше доводить до ума.
Настроил на 80-ку, диапазон получился от 2.4 мГц до 3.8 мГц. Надо ставить растягивающий конденсатор, ну это всё мелочи- сделаем.
